驰豹CB-1车库门说明书

本开门器只能由具备相应资格以及受过培训的专业人员进行安装和调试!具备资格和受过
培训的专业人员是指接受过电气专业人员指导或检查的人员，这些人员了解电气工作的危
险性。些外，他们还必须具备和工作相关的专业知识，包括:
*有关的重要的电气操作规程;
*有关安全的设备的使用和保养的培训。

小心!STOP
在安装开门器之前:
拆除所有不再需要的绳索或链条。
停运一切在安装开门器后不再需要的设备。
请检查门体的机械状况，保证门体的良好平衡，
使得门体可顺利开启和闭合。

小心!STOP
在进行开门器的布线工作之前，一定要切断其电源，并等
待10秒钟的安全时间。
只有这样。才能保证开门器不带有电压!
*请您遵守当地的安全规程!
*请您务必将电力线和控制线的布线分开进行!控制电压为24伏特的直流电流。

小心!STOP
在对控制线进行调试时，要保证门体附近没有人员逗留以
及其它物件存在，因为在调试时，门体有运动的可能!

1.有关安全的重要说明
各个固定安装的脉冲发生器的控制装置(如无线电密码按键开关)必须安装在操作时可以
看到的门体的地方，同时要和门体的运动部分保持足够的安全距离，安装的高度距地面至
少要1.5米以上。
*在调试前，要检查现在的应急装置是否完好。
*只有在车库门关闭的情况下，才容许安装开门器!
*调试结束后，要向开门器的使用人或其委托人员说明系统的操作过程!
*为防止人员被夹伤，必须装随同供货的警告标志牌长期固定在醒目的地方。
*安装之后要进行检查，确保门体不会外摆到公共人行道或街道中去。

小心!STOP
如果不遵守警告提示，则有发生人员受伤以及物体受损的危险。

说明!STOP
为避免安装错误和对门体及开门器造成损失，请务必遵守安装说
明中的各项安装事项!
请仔细保管安装说明书，因为其中有关于检验和维修的重要说明。

2.特性和功能
1、智能一键设置门体行程，操作方便简单。
2、具有智能调节上下限位位置微调功能，确保开、关门限位更精确。
3、遇阻反弹:在关门时，如果碰到障碍自动返弹至全开状态。
4、开门时遇阻停止。
5、关门阻力灵敏度可LED数码手动校正。
6、遥控操作方式，更方便。
7、停电保护:停电后，门体上下限位自动校正。
8、自动开关照明灯功能(3分钟):开门机每接收一次命令，照明灯延时3分钟。
9、发射器采用美国Microchip公司滚动码技术、高Q值的声表面，所以保密性更好，更稳
定。
10、误差自动修复功能:门在运行过程中产生的误差，系统可自行修复。
11、10分钟自动关门功能:在开门状态，10分钟后门可自行关闭:此功能可关闭不用。
12、红外保护(选配):当门下行时，如触发红外保护装置，引起短路，则门自动返弹至
全开状态(注:要达到此项保护功能，请务必选配本公司为之配套的红外传感器，否则
将无法达到此功能的效果。)

3.安装链轨及机头

4、安装键轨
·先拆除链轨和开门机的包装将其取出，放置在一干净平整的工作面上。

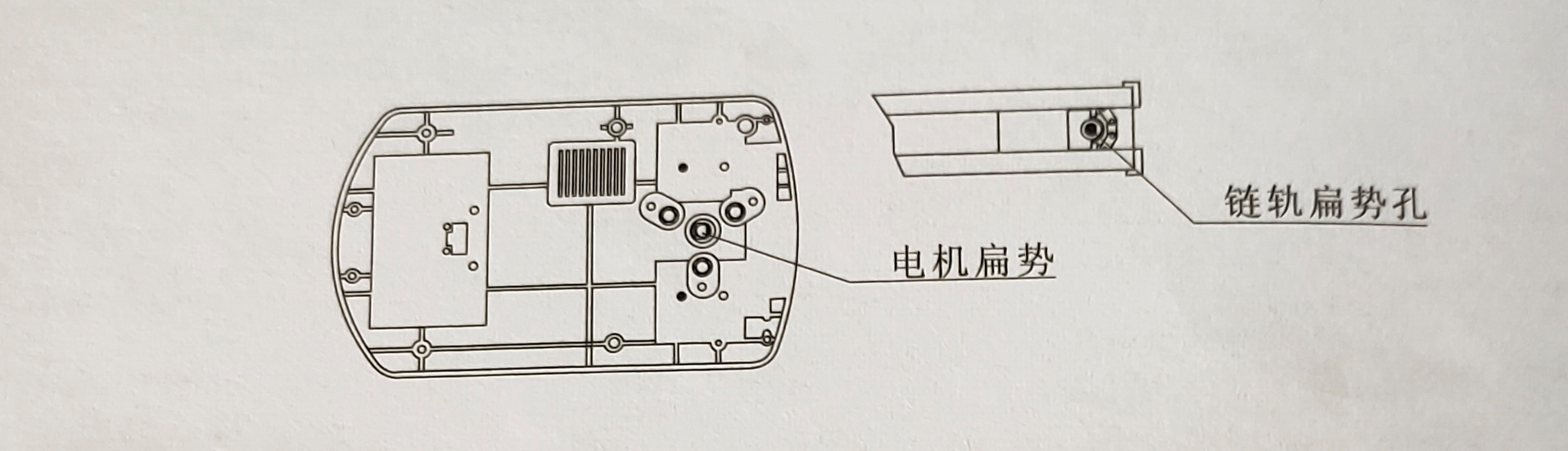

·把链轨链轮孔上的扁势与电机轴上的扁势旋转到一致。
·先看清电机轴的扁势方向，用手推动链轨上的离合器，使链轨链轮孔上的扁势基本与电
机轴的扁势一致，然后将链轨链轮孔与电机轴扁势对准并插入。


·按安装弓形扣及吊装开门机的准备

·编号为1的弓形扣两只套入链轨并对准电机底板上相对应的孔位(四只M5x15螺钉)，用
本公司提供的M5螺母按图示拧紧。同时将编号6多孔角铁按图示用M8x20外六角螺钉、螺
帽紧固，做成吊架。
注意:
扁势不一致时，不能用硬物硬行敲入，否则将严重损坏开门机，
导致无法使用。

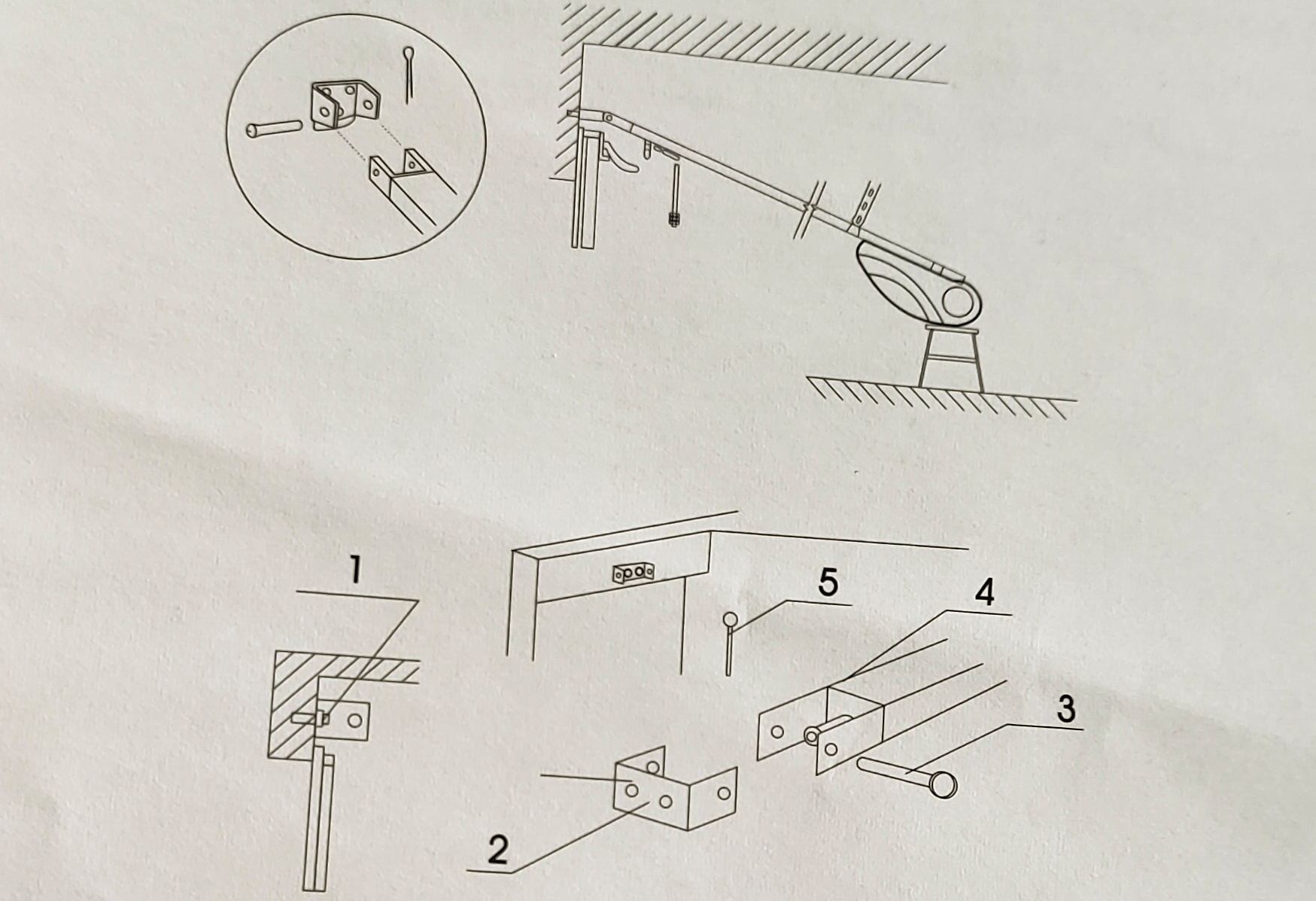

5、安装链轨连接座
。按图所示编号为2链轨连接座安装于门洞正中，安装时必须保证链轨连接座与门洞水平
基本一致，用M8铁膨胀螺钉牢固拧紧。然后把开门机举放在一个临时的支架上，并用外
包装保护开门机的表面，或者由另外一个人牢牢的托住，抬升链轨固定前端。

·如上图所示将链轨导槽前端即图示编号为4的链轨连接座套入编号为2的链轨连接座并对准

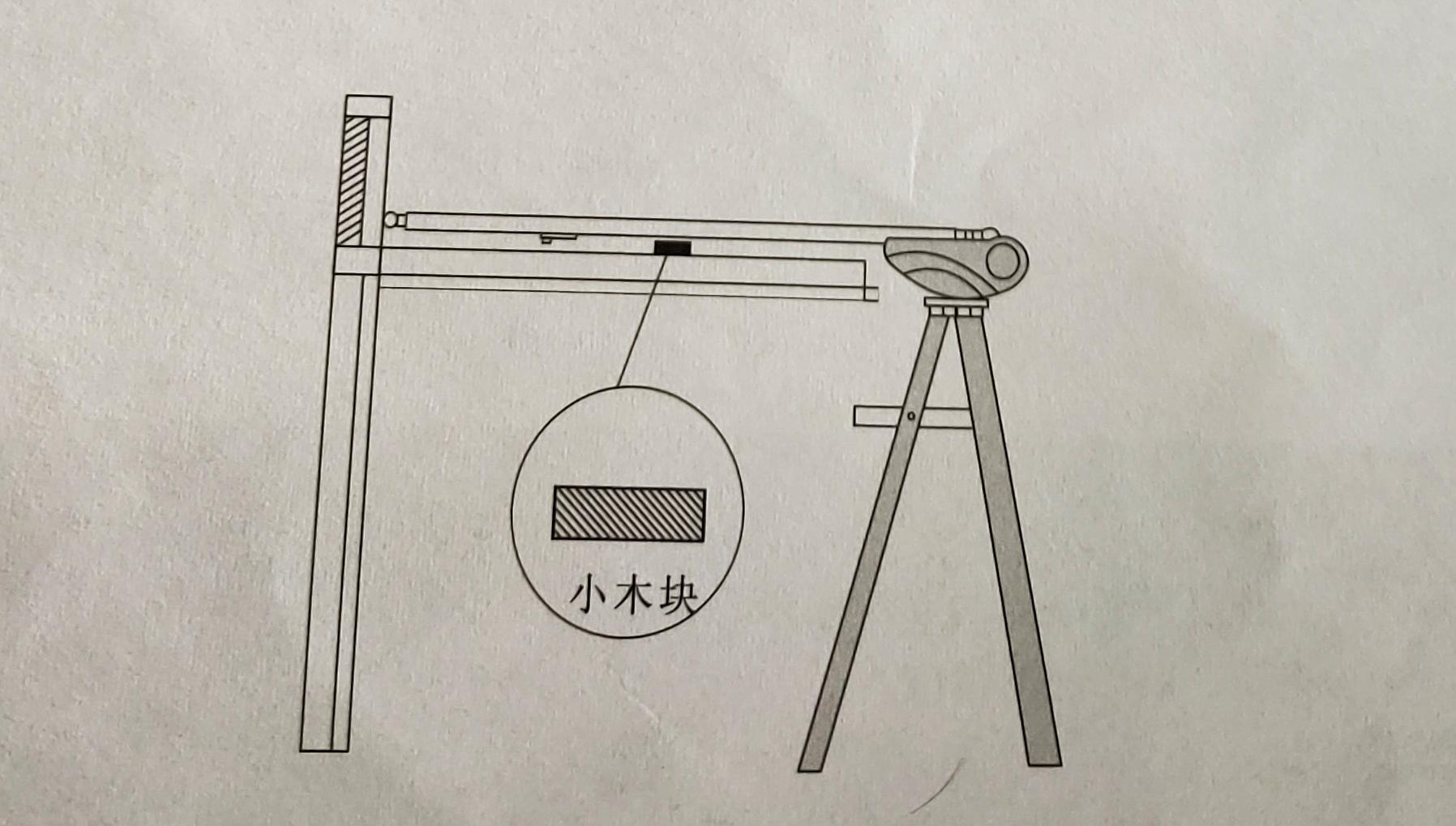

孔位，插入编号为3的轴销和编号为5的开口销并开口，此时另一端的机头搁于凳上。如下
图所示，把一块25MM左右厚的小木块放在车库门链轨之间，以此确定门体和链轨之间的
间隙。

6、吊装机头

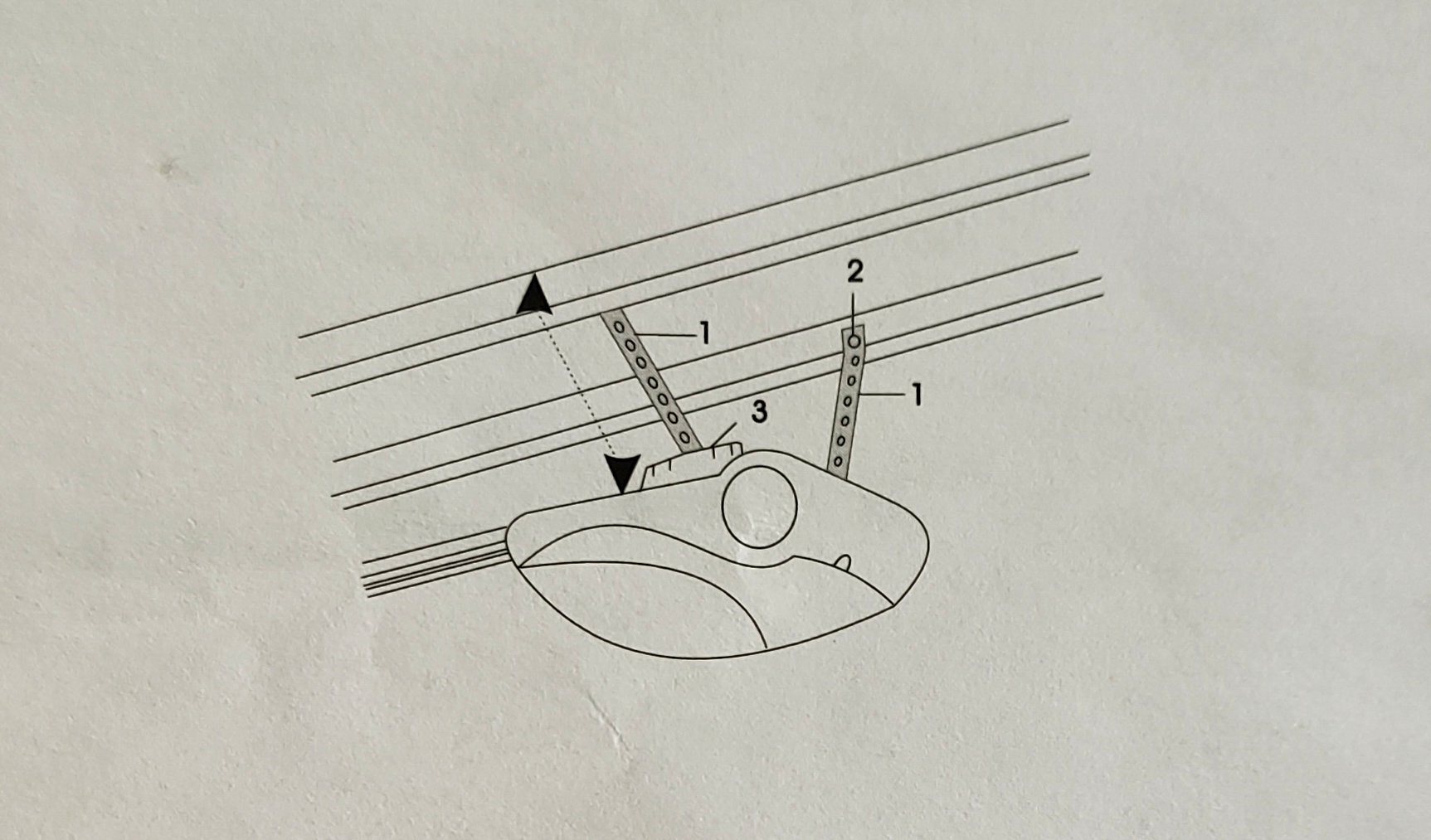

。首先测量开门机到天花板之间的距离，并确定开门机吊架的安装位置:分别沿着门楣中心
线垂直向上直至天花板，再沿着天花板垂直于门楣向室内纵伸使用铅笔划线，天花板上的
吊架的安装位置应平行于导轨，且与导轨中心线为对称相距240mm;吊架的中心位置距门
楣的尺寸约等于导轨的长度。然后测得天花板与机头之间的距离把2.1.2准备的多孔角铁锯
断做成吊架，然后在天花板上钻孔并用M10以上的膨胀螺栓把吊架的一端固定好。举起开
门机并用M8x30的外六角螺丝、螺帽固定在吊架的另一端。如图所示。

注意:
必须保证吊架的安装牢固性，并且使吊架有一定的角度，从而
保证良好的支撑度。

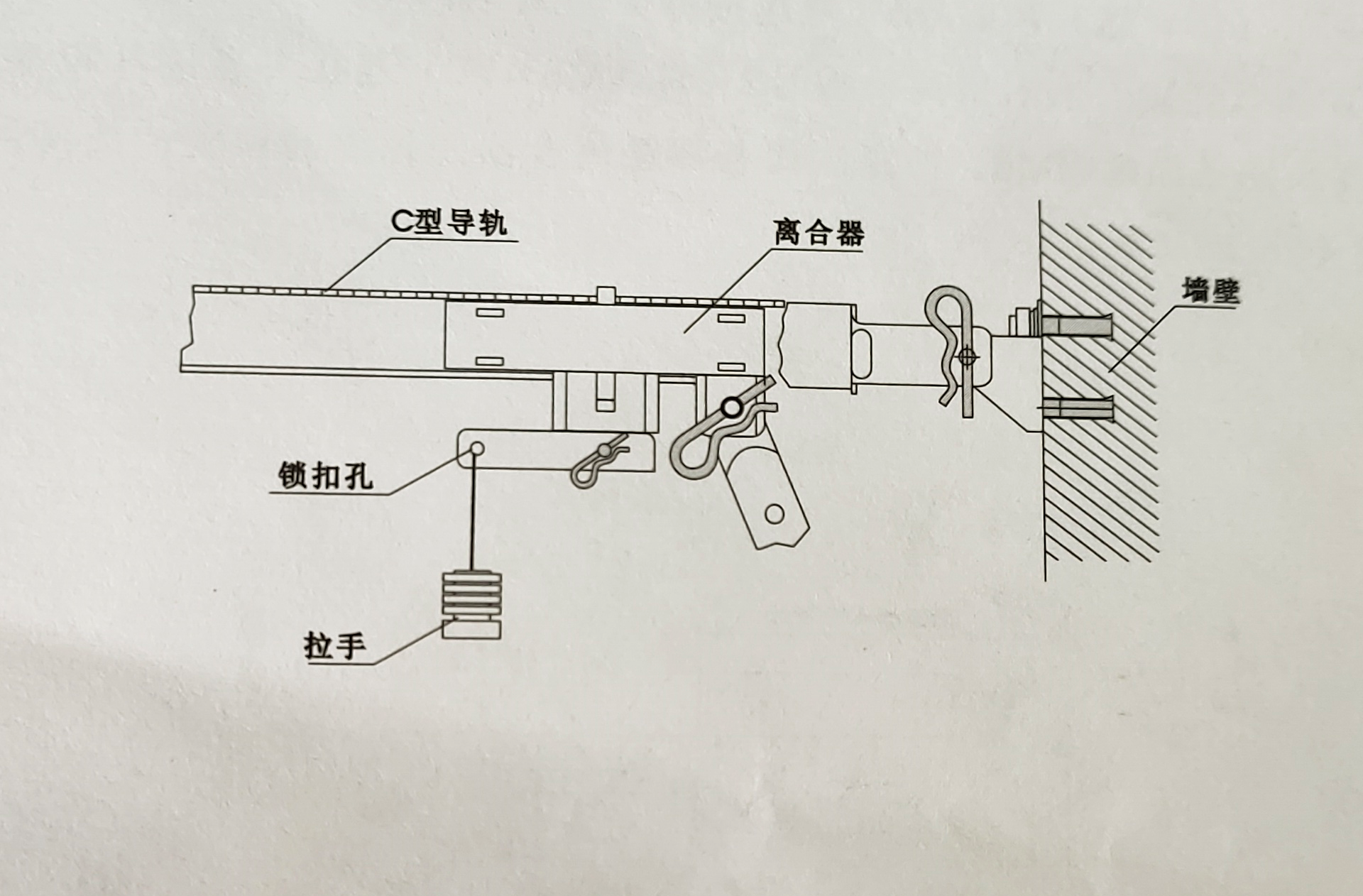

7、安装离合器手柄
。如图所示把尼龙绳一端先穿入塑料锁扣孔内，并系一个保护结，绳头伸出结至少25毫米，
以免滑脱。

8、安装电机连接杆
·如图所示关闭门体，按图示方向向下拉编号1(离合器)拉手使滑块靠近门体，注意与门
板的水平距离应保持在200mm~300mm之间，用两个M8x20的轴销分别插入编号3(直
连接杆)到编号7(离合器)和编号6(弯连接杆)到编号4(门体连接座)上的连接孔内，
并用编号5 M10螺丝连接，然后用两个编号2(螺丝M8x20)连接直连接杆和弯连接杆，并
用编号7(六角头法兰面螺帽M8)拧紧。接着调整离合器的拉绳的长度，使离合器的拉手
离地面的高度不小于1.8米。
200mm~300mm

9、安装电机连接杆

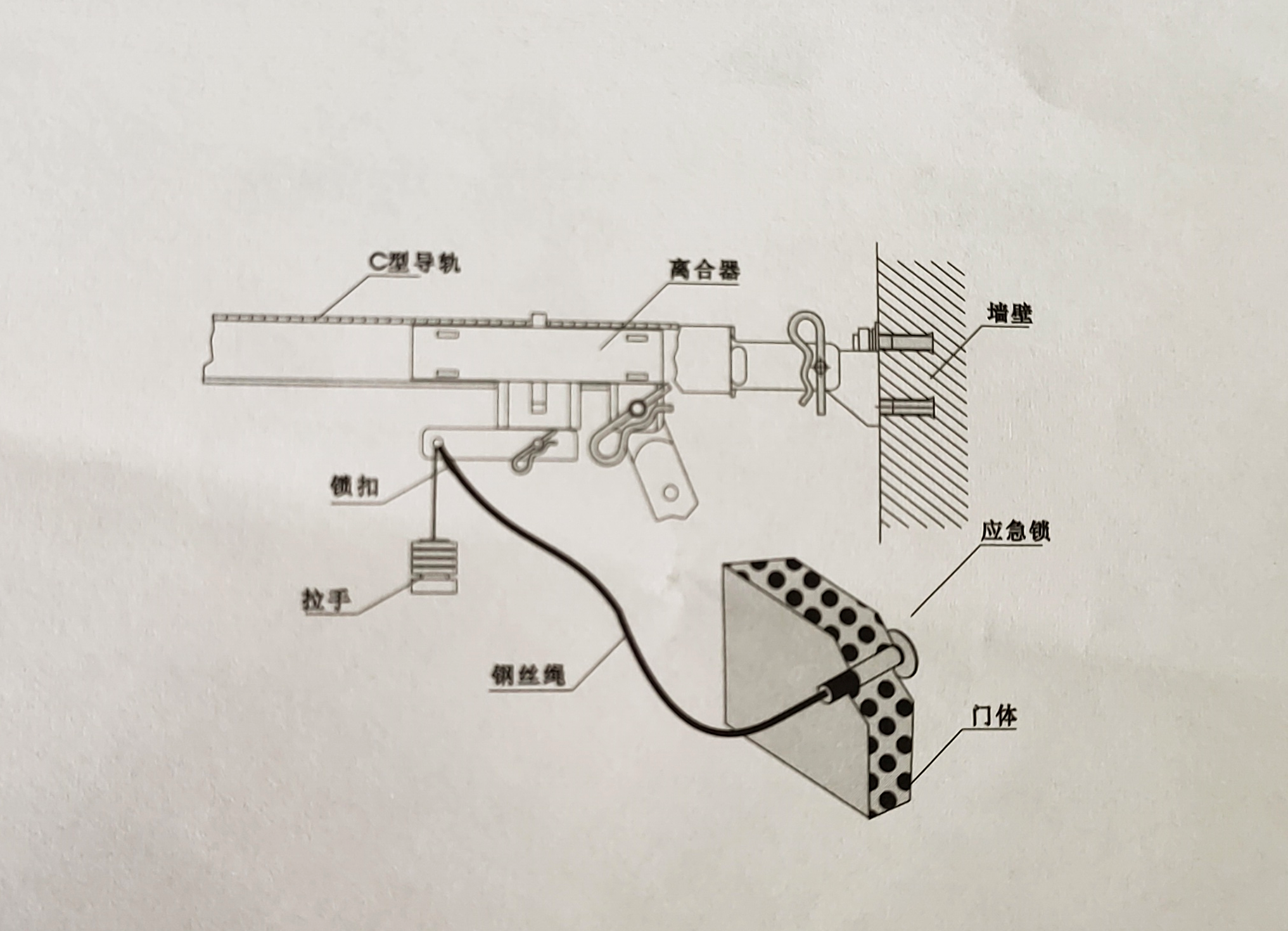

。如图所示:在停电的情况下，如果门体位于开启状态，可脱开离合器，手动把门体拉向关
门位置，门体会锁闭在第一个限位孔处。如果门体没有关严，可以通过应急锁拉开离合器。
调节门体位置，使其锁闭至合适的限位孔处。来电时，无需手动开锁，可直接操作遥控器
或墙壁开关，当开门机运行至关门位置时，离合器会自动合上，同时自动解锁，然后即可
正常电动启闭门体

10.安装墙壁开关(选配功能，订货必须说明，否则不带此功能)
。墙壁开关应安装在车库门内的墙壁上，离地面高于1.5米的地方(小孩够不到为最佳)，具
体接法见下图。将标有墙壁开关的二芯插头插在机头尾部标有墙壁开关的插孔。

注意:
插时将插头的凸槽对准插座的凹槽后才能插进，不能硬行插入，
否则将严重烧坏线路板，以致无法正常开启。

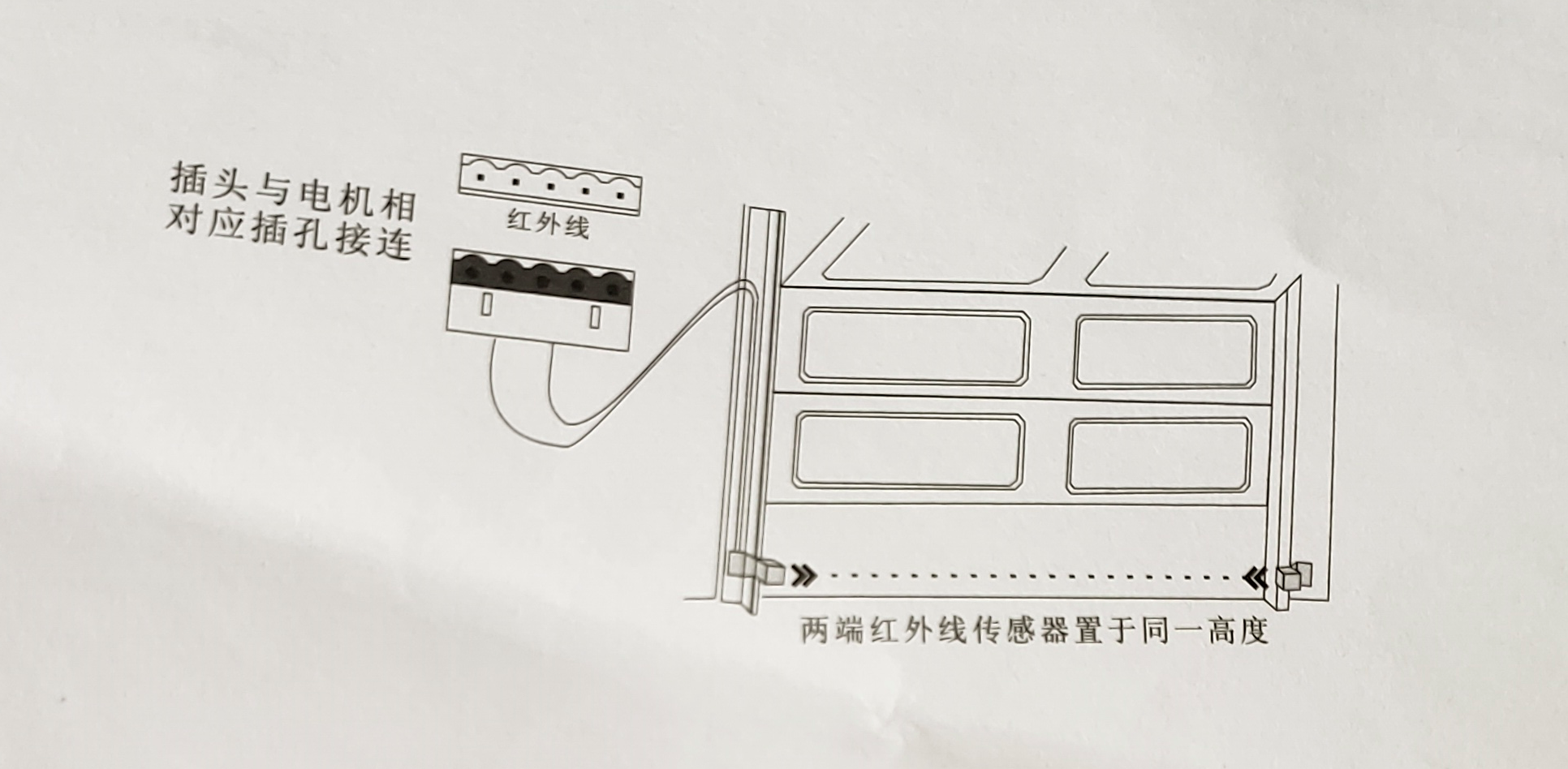

11、红外线的安装(选配功能，订货必须说明，否则不带此功能)
。于150mm的地方，用随带的M6螺丝和螺母将固定座安装在直轨上，具体接线见下图。将
标有红外线的五芯插头插在电机相应标有红外线的插座里。

注意:
两个固定座必须在同一高度，否则红外线将失灵。
注意:
红外发射器和接收器都应安装在门开时很少有阳光照射的地方。
如果不得不对准太阳安装，开门后应在被太阳照射的一侧安装发
射部分，否则将引起红外线失灵。红外线一定要安装正确，否则
将导致车库门只能开不能关。
注意:
插时将插头的凸槽对准插座的凹槽后才能插进，不能硬行插入，
否则将严重烧坏线路板，以致无法正常开启。

编程能力说明

1、设置前准备
①、保证电源电压在正常的范围 ~220V;
②、然后小心插入电源。此时对码灯、状态灯、运行灯同时闪烁三次，表明程序正常工作;

2、遥控器的对码和清除
①、按下控制板上的“对码键”超过1秒，此时“对码灯”点亮，再连续按遥控器上任意
键几下，此时“对码灯”应快速闪亮，等对码灯熄灭后，该遥控器学习成功;
②、如果需要学习另外的发射机，可按步骤2.1重复操作;本主控板最多可学习6个发射机:
③、发射器的清除:按住“对码键”不放，“对码灯”点亮，超过8秒后，存储的所有发
射器均被清除;
注意:
遥控器必须在门体行程调节完毕后才能正常使用
注意:
如果发射器丢失，需要清除所有的发射器，然后重新学习，以确保安全。

3、开关门过载力的调整
①、为了保证门体的正常运行，开门提升力不需调整，程序内部设定为最大提升力。如果
提升力大于设定值，在开门过程中，门体会自动停止，以免损坏门体或电机;
②、反弹力的调整:逆时针调整反弹力电位器旋钮，然后按遥控器让门向下运行，再测试
反弹力的大小，如果太大(或太小)，逆时针(或顺时针)调整反弹力电位器，直到
合适为止，遇到阻力时开门机反转20CM左右;
③、调整完毕，反复运行开门机几次，保证门体能够正常运行到上下到位，则表明调整合
适;如果不能运行到位，则需要重新调整反弹力，直到合适为止;
注意:
为了确保安全，门体的反弹力每个月需要测试一次，保证能够正
常工作。否则需要重新调整!

4、自动关灯功能的使用
程序不需设定即具有自动关灯功能。
在开门机运行时，照明灯自动点亮。如果在3分钟内没有按任何墙壁开关或遥控器按
键按下，则程序自动关灯。
按遥控器或墙壁开关上的按键，照明灯立刻点亮，如果3分钟内没有按任何按键，灯
则自动熄灭。

5、自动关门功能的使用
如果需要自动关门功能，则开关拨到ON，程序即具有自动关门功能。门体不在完全
关门状态时，如果在2分钟内没有按墙壁开关或遥控器按键，则程序自动关门。
注意:
出厂时设置为OFF，即关闭状态
6、门体行程设置(上下限位锁定)

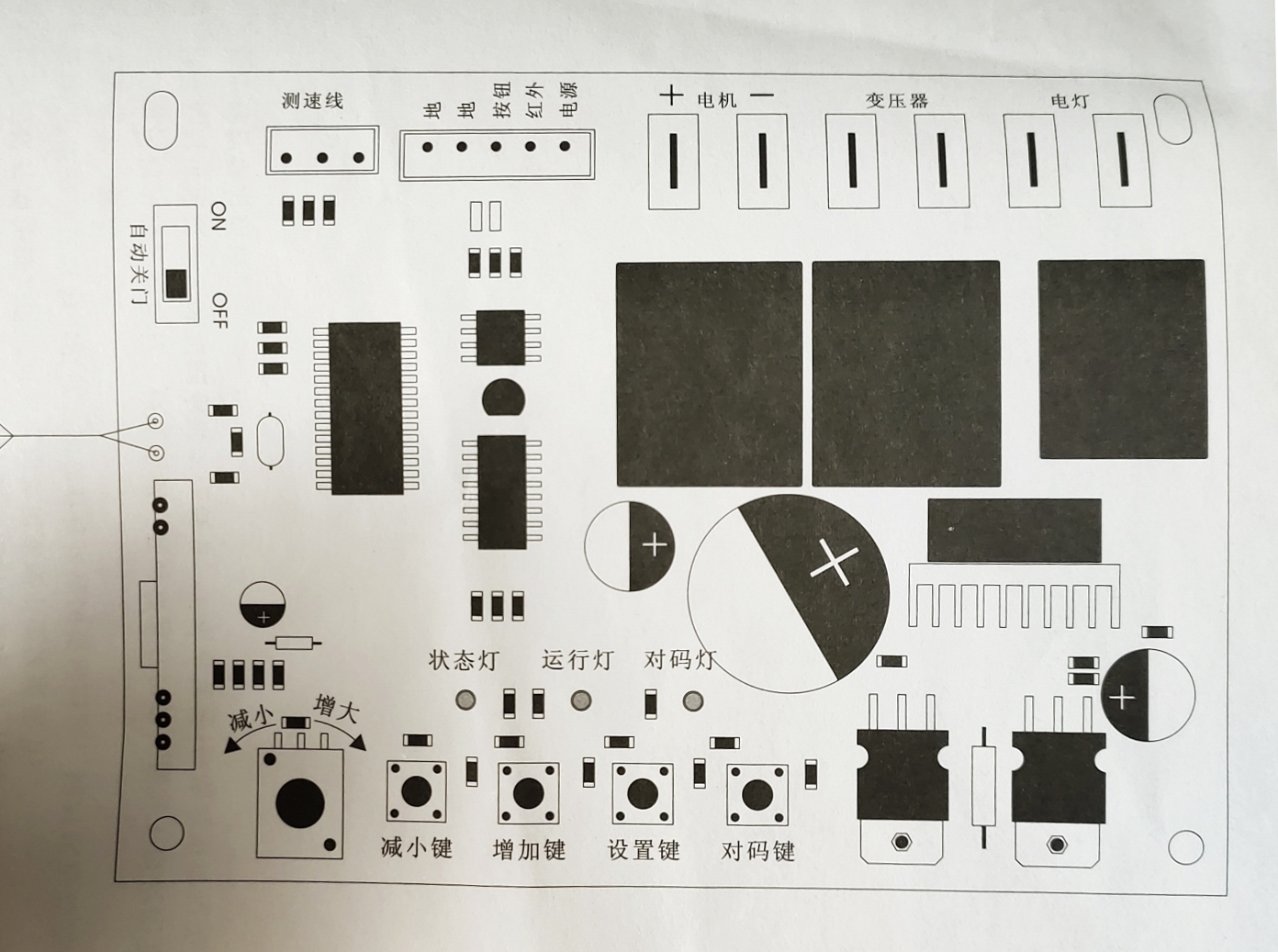

①、打开机壳按下控制板上的设置键不放4秒以上，运行灯由闪烁变为常亮，即进入上限位
学习过程;
②、按增加键，电机向开门方向运行，按住不放，电机连续运行，同时运行灯闪亮，到达
理想的位置后松开增加键。此时可通过增加键或减小键细微调节:
③、按设置键1秒确定当前位置为上限位，则运行灯快速闪烁后熄灭;同时状态灯直亮，程
序进入下限位学习状态;
④、按减小键，电机向关门方向运行，按住不放，同时状态灯闪亮，到达下限位位置后松
开减小键(此时可通过增加键和减小键细微调节。)按设置键1秒确定当前位为下限位，
至此，整个行程学习结束。
注意:
必须按以上步骤设定，否则门体行程无法设置成功。
注意:
如果按增加键时，电机向下运行，则表明电机输出线接错。此时，只需简单调换电机输出线即可。

电气接线图

常见故障及应急处理
