西塞德E系列（双板）操作说明

1、控制面板（如下图）

2、接通电源，数码管从“9”到“1”顺序显示一次；若显示相反，按一下“SETTING”键，就会颠倒过来，然后重新从“9”到“1”显示一次。

3、遥控器对码和清除

（1）按下“CODE”键超过 1 秒，此时数码管的小数点“。”点亮，按遥控器上的第一个或其它按键，然后松开，数码管的小数点“。”会熄灭，再次按此键，数码管的小数点“。”快速闪亮，等其熄灭后，遥控器学习成功；

注：按遥控器时，每次或间隔要在一秒左右；最多学习 20 个。

（2）遥控器清除：按住“CODE”键不放，数码管的小数点“。”点亮，等其自动熄灭后松开“CODE”键，遥控器均被清除。

4、限位调整

1）按住“SETTING” 键超过4秒，数码管显示“1”，程序进入上限位学习过程。按“OPEN”键数码管显示“n”闪亮，到达理想位置后，按“SETTING”键确认。同时数码管显示“2”，程序进入下限位学习过程；按“CLOSE” 键，数码管显示“u”闪亮，到达理想位置后，按“SETTING” 键确认。

2）设定完毕，此时数码管显示“‖”，门就可以正常使用了。

如果按“OPEN”键时，电机向关门方向运行，则表明电机输出线接错。调换即可。

5、反弹力的调整

（1）按住“SETTING” 键，从数码管显示“1”到“3”时放开，程序进入关门反弹力的调整。用  ““OPEN”键或“CLOSE”键分别增大或减小关门反弹力。数码管同时显示当前设定的反弹力大小。

2）设定完毕，按 “SETTING” 键确认，此时数码管显示“‖”表明退出反弹力设定过程，门就可以正常使用了。

6 、光电开关

（1）按一下按键来设定或取消光电开关功能；

（2）按住”CLOSE”键超过 4 秒,数码管显示 “-“，此时可设定光电开关状态。

（3）按一下 “OPEN”键，数码管显示”H”，表明开启此功能,再按一下 “CLOSE”键,数码管显示“‖”，表明取消此功能；

4）设定完毕,按 “SETTING” 键退出，数码管显示“‖”，光电开关功能设置完成,门就可以正常使用了。

7、自动关门

（1）按 “OPEN”键超过 4 秒,数码管显示 “-”,此时可设定自动关门功能；

（2）按 ““OPEN”键或““CLOSE” 键可以调整自动关门时间;设置完毕，按 “SETTING” 键确认；

（3）数码管显示为“0”,按  “SETTING” 键确认，此时取消自动关门功能；

（4）自动关门功能只有在完全开门状态下有效,所以如果用户需要临时取消自动关门功能,只需把门向下关一段即可。

三、  附件安装

1、附件内容：墙壁开关、光电开关、蓄电池、门磁、报警、外置接收盒、门中门

2、功能简介：

（1）光电开关：一种通过在门洞两侧提供一束不可见光来实现非接触性安全保护的系统，即当门体在关门过程中如果通道上有人或其他障碍物阻断光束，门体应立即停下来，然后在两秒钟内反方向运行，并返回到全开的位置，从而达到安全保护目的。

光电开关支架距离地面的高度为 150mm，并尽可能使其位置远离门洞，从而避免阳光的照射。使用自攻螺钉或膨胀螺钉固定光电开关支架，此时应保证光电开关支架保持水平，如果两侧前墙不在同一平面上则需使用适当的衬垫加以调整从而保证光电开关支架的伸出长度保持一致。使用 M6×30 的螺栓把光电开关安装在光电开关支架的内侧。

（2）蓄电池：线路板上留有蓄电池接口，可配 24V 蓄电池。当住家停电时，可启用蓄电池功能，开启或者关闭车库门。装有蓄电池的开门机通电时自动给蓄电池充电，充满自动停止。

（3）门磁报警：线路板上留有门磁、报警接口。当门体关闭后，有人强行抬起门板，将触动报警装置。当报警触发时可按遥控器使其停止，或五分钟后自动停止。

（4）外置接收盒：线路板上留有外置接收盒接口。在自动车库门使用一段时间后，周围环境会发生变化及自身老化，外界干扰会影响到车库门的遥控距离。此时可以用外置接收盒来改善遥控效果，解决此类问题。

 （5）门中门：线路板上留有门中门接口。当门体较大时，在门体下部通常都有一个小门，便于出入。为安全起见留有此功能，当小门开启时，开门机处于断电状态，以防止其他人误操作，防止有人出入时出现事故。

4、墙壁开关、光电开关接线方法

其接线方式视开门机机头是否有水晶头插孔而不同。

（1）开门机机头无水晶头插孔

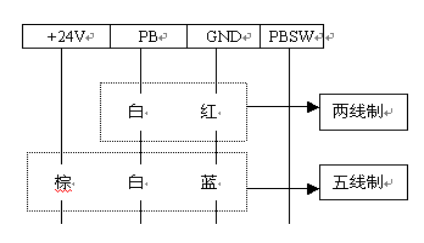

接线时打开机头上盖，在线路板找到标有“PB”字样的接线端子，如下图所示：

标注说明：+24  为电源接线，GND 为地线，PB为红外线信号端，PBSW 为墙壁开关信号端

如图所示两线制红外线接法：PB接白线GND接红线

如图所示五线制红外线接法：+24接棕线，GND接蓝线，PB接白线，

墙壁开关接PBSW与GND

（2）开门机机头有水晶头插孔

分别将开门机自带的光电开关的发射端和接收端的水晶头插入开门机侧面的任何一个插孔中，用户自买的光电开关按（1）安装。

将开门机自带的墙壁开关的水晶头插入开门机侧面的任何一个插孔中，用户自买的墙壁开关按（1）安装。

5、蓄电池接线方法

在线路板上有BAT接线端子。+极接红线，-极接黑线。看准接口的正负极以免接错

6、门磁、报警接线方法

门磁两根线可接在A_SW上，没有反正

报警输出接在ALARM上看准正负，红线接+，黑线接—

7、外置接收盒接线方法

在板上接线端子如左图，将我公司外置接收盒插上即可。

8、门中门接线方法

 此功能为 800 型与 1200 型独有功能。在板上有 SMALL DOOR 接口，可将小门上的常闭开关接在此接口上即可。

9、技术参数

a、  电源电压：AC220V 50Hz

b、  电机输出扭矩：6N•m/8N•m/12N•m（根据机型）

c、  照明功率：25W

d、  启闭速度：80mm/s

e、  遥控距离：≥20m
